Prinzip Schaltplan Prinz 4

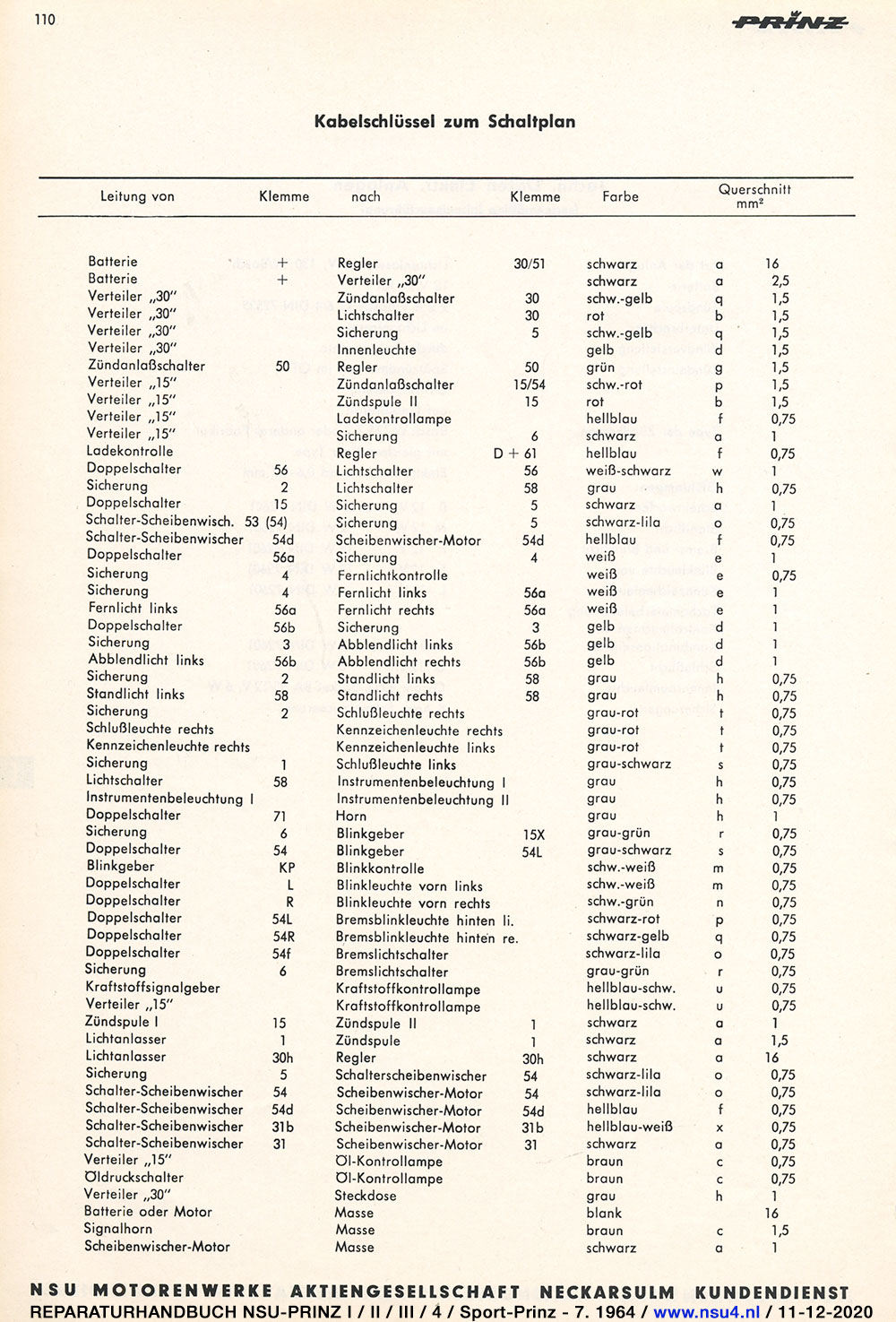

Schaltplan NSU Prinz III
![](../imagestechnic/2elektrischschemaPIIIb.jpg)
![](../imagestechnic/2elektrischschemaPIII-codes110a.jpg)
![](../imagestechnic/2elektrischschemaPIII-codes110b.jpg)
![](../imagestechnic/2elektrischschemaPIII-111.jpg)
![](../imagestechnic/2elektrischschemaPIII-112.jpg)
![](../imagestechnic/2elektrischschemaPIII-109.jpg)
![](../imagestechnic/2elektrischschemaPIII-110.jpg)

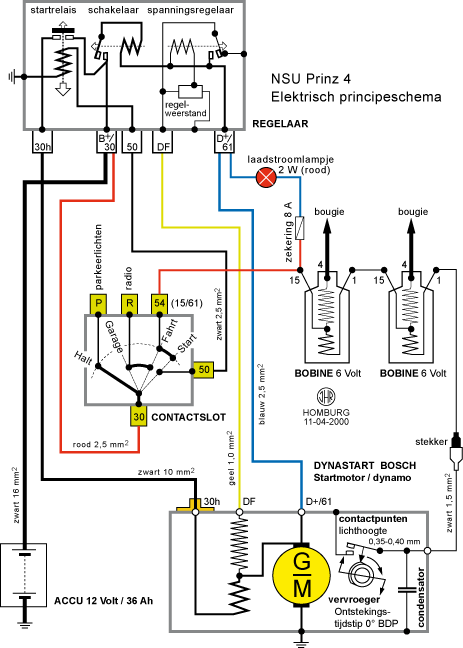

NSU Prinz 4 Prinzip Schaltplan
ACCU
Batterie
BOBINE
Zündspulen
BOUGIE
Zur Zündkerzen
CONDENSATOR
Kondensator
CONTACTPUNTEN
Unterbrecherkontakte
CONTACTSLOT
Zündanlaß-Schloß
DYNASTART
Schwunglichtanlaßbatteriezünder
LAADSTROOMLAMPJE
Ladekontrollleuchte (Rot)
REGELAAR
Reglerschalter
STARTRELAIS
Anlaßrelais
VERVROEGER
Fliehkraftversteller
HINWEIS
Nach außen ist der Unterbrecher verbunden durch ein Stekkerverbindung mit der Zündspule.
Steckverbindung kontrollieren.
