Elektrisch principeschema 2-cilinder
Schakelschema NSU Prinz III
NSU Prinz 4
Elektrisch principeschema REGELAAR
LAADSTROOMLAMPJE
CONTACTSLOT
ACCU
DYNASTART
BOBINE
CONTACTPUNTEN
VERVROEGER
CONDENSATOR AANDACHTPUNTEN
Let er op dat de stekkerverbinding naar de bobine goed contact maakt. Zorg voor goed contact van de accu-klemmen. Zorg voor een goede verbinding naar de startmotor (30h) van de Dynastart. Controleer de verbindingen aan de regelaar en de massaverbinding aan de carrosserie. Zorg voor goede bougiekabels.

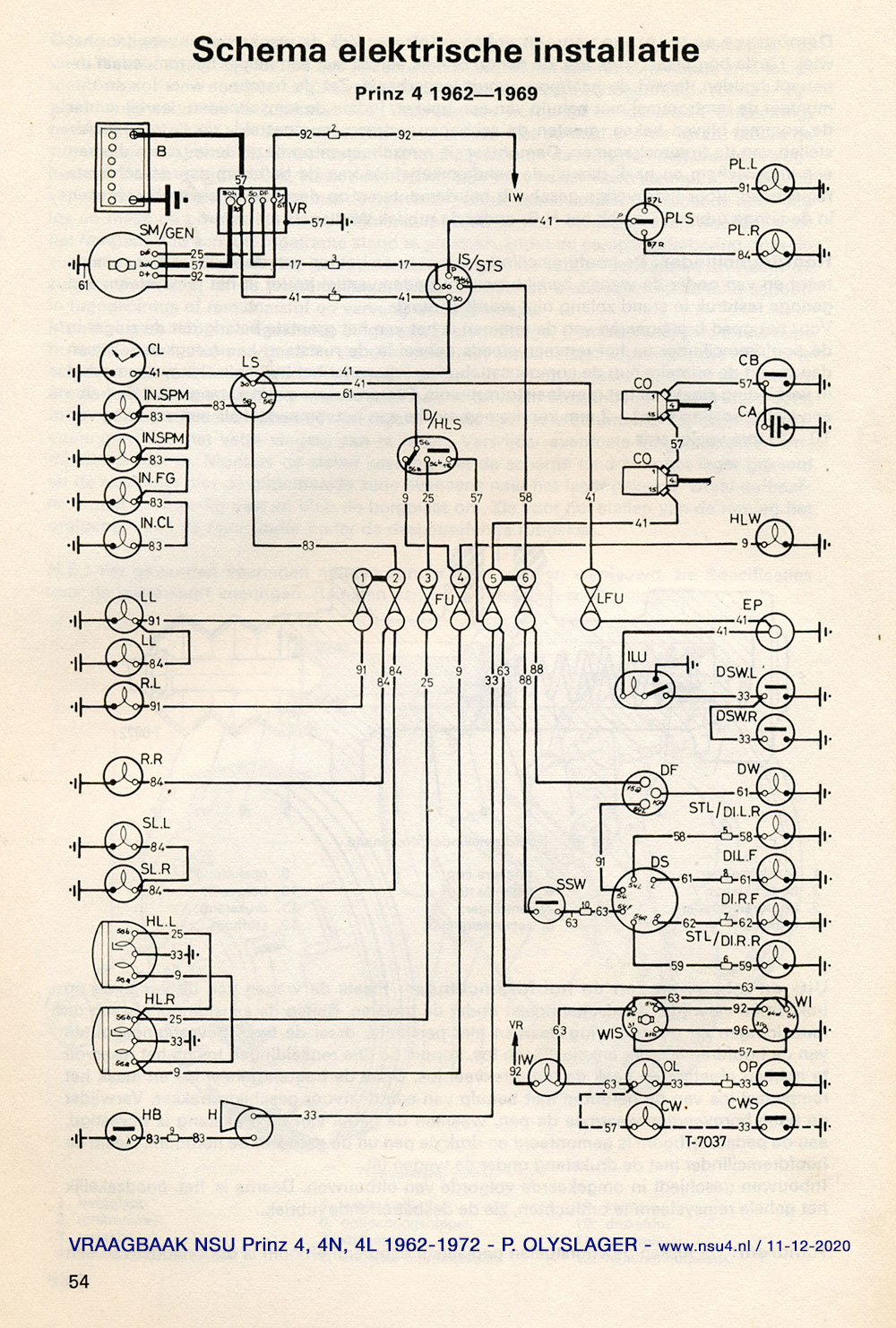

Schema Prinz 4 1962-1969 VRAAGBAAK P. OLYSLAGER
Schema Prinz 4 1970-1971 VRAAGBAAK P. OLYSLAGER
Elektrisch schema 1000 / 1200
Elektrisch schema TT / TTS
Elektrisch principeschema REGELAAR
LAADSTROOMLAMPJE
CONTACTSLOT
ACCU
DYNASTART
BOBINE
CONTACTPUNTEN
VERVROEGER
CONDENSATOR AANDACHTPUNTEN
Let er op dat de stekkerverbinding naar de bobine goed contact maakt. Zorg voor goed contact van de accu-klemmen. Zorg voor een goede verbinding naar de startmotor (30h) van de Dynastart. Controleer de verbindingen aan de regelaar en de massaverbinding aan de carrosserie. Zorg voor goede bougiekabels.
Schema Prinz 4 1962-1969 VRAAGBAAK P. OLYSLAGER
Schema Prinz 4 1970-1971 VRAAGBAAK P. OLYSLAGER
Elektrisch schema 1000 / 1200
Elektrisch schema TT / TTS
